Bộ điều khiển và màn hình HMI Cummins (PowerCommand)
Bộ điều khiển và màn hình HMI giúp người vận hành theo dõi trạng thái, thông số điện, cảnh báo và hoạt động của tổ máy phát điện. Trên máy phát Cummins, cấu hình điều khiển có thể khác nhau tùy model, năm sản xuất, thị trường và tùy chọn của từng tổ máy.
Bài viết này tổng hợp các dòng điều khiển thường gặp, một số model máy phát tiêu biểu và mã phụ tùng tham khảo để hỗ trợ tra cứu. Trước khi đặt mua, cần đối chiếu mã trên thiết bị, số sê-ri tổ máy và cấu hình thực tế.
Phân biệt Bộ điều khiển và màn hình HMI Cummins
- Bộ điều khiển (Controller): xử lý các chức năng điều khiển, giám sát, đo lường và bảo vệ tổ máy.
- Màn hình HMI hoặc bảng vận hành: hiển thị thông số, trạng thái, cảnh báo và hỗ trợ thao tác vận hành.
- Mã phụ tùng (Part Number): nhận diện một bo mạch hoặc cụm thiết bị cụ thể. Một dòng điều khiển có thể có nhiều mã theo cấu hình hoặc phiên bản phụ tùng.
Không nên chọn bộ điều khiển hoặc HMI chỉ dựa trên công suất kVA hay hình thức bên ngoài. Tùy cấu hình, hệ thống PowerCommand® có thể đảm nhiệm các chức năng như đồng bộ, chia tải, bảo vệ, đo lường và giám sát.
Các dòng điều khiển máy phát điện Cummins
PowerStart PS0500 và PS0600
PowerStart được sử dụng trên một số cấu hình tổ máy với các chức năng vận hành như khởi động, dừng và hiển thị trạng thái hoặc lỗi. Cummins mô tả PS0600 là giao diện vận hành hỗ trợ điều khiển khởi động/dừng tại chỗ hoặc từ xa và hiển thị lỗi khiến máy dừng.
Một số model máy phát công suất nhỏ được công bố sử dụng PS0600. Cấu hình thực tế vẫn cần được xác nhận theo model và phiên bản tổ máy.
PowerCommand 1.x
PowerCommand 1.x gồm các phiên bản như PCC 1301 và PCC 1302. Tính năng và màn hình đi kèm tùy cấu hình hệ thống. Cummins liệt kê PCC 1302/PC 1.1 trong nhóm bộ điều khiển hỗ trợ Modbus RTU cho hệ thống giám sát từ xa.
PowerCommand 1.2
PC 1.2 xuất hiện trên một số model máy phát cụ thể. Cần lưu ý giữ nguyên hậu tố model khi tra cứu vì các phiên bản như C300D5B, C300D5e và C300D5 có thể có cấu hình khác nhau.
PowerCommand 2.2 và 2.3
PCC 2300 được sử dụng trong các hệ thống PowerCommand 2.2/2.3. Tài liệu Cummins liệt kê PCC 2300, PC 2.2 và PC 2.3 trong nhóm điều khiển hỗ trợ Modbus RTU. Khả năng kết nối với hệ thống BMS phụ thuộc cấu hình, phương thức truyền thông và thiết bị tích hợp tại công trình.
PowerCommand 3.3
PCC 3300 thuộc dòng PowerCommand 3.3. Theo tài liệu Cummins, hệ thống có thể đảm nhiệm các chức năng như điều tốc, điều áp, đồng bộ, chia tải, đo lường điện, truyền thông Modbus RTU và bảo vệ AmpSentry™. Việc tổ máy có thể chạy song song hoặc hòa đồng bộ phụ thuộc thiết kế và cấu hình của toàn hệ thống.
Model máy phát với Bộ điều khiển và màn hình HMI Cummins tham khảo
Bảng dưới đây nêu một số model được liệt kê với dòng điều khiển tương ứng trong tài liệu Cummins. Đây là ví dụ tham khảo; cấu hình có thể khác theo thị trường và phiên bản.
| Dòng điều khiển | Model máy phát tiêu biểu | Ghi chú |
| PowerStart PS0500 / PS0600 | C33D5; C100D5P | C33D5 được công bố với PS0600; một số danh mục thị trường ghi C100D5P với PS0500. |
| PowerCommand 1.1 | C160D5P; C640D5 | Danh mục Cummins tại một số thị trường ghi các model này với PC 1.1. |
| PowerCommand 1.2 | C300D5B; C330D5B; C350D5B | Giữ nguyên hậu tố B khi tra cứu cấu hình. |
| PowerCommand 2.2 | C500D5; C550D5QB | Được liệt kê với PC 2.2 trong danh mục quốc tế 50 Hz. |
| PowerCommand 3.3 | C700D5; C825D5; C900D5; C1000D5; C1250D5A | Model và cấu hình có thể khác theo dải sản phẩm, thị trường và phiên bản. |
Bảng tra cứu mã phụ tùng Bộ điều khiển và màn hình HMI Cummins tham khảo
Các mã dưới đây được tổng hợp để hỗ trợ tra cứu. Bảng không xác nhận rằng mọi mã đều là mã thay thế hiện hành hoặc tương thích trực tiếp với tất cả phiên bản điều khiển.
| Thiết bị / dòng điều khiển | Mã phụ tùng tham khảo | Lưu ý |
| PowerStart PS0600 | A054G527 | Đối chiếu mã trên thiết bị và thông tin tổ máy. |
| PowerStart PS0500 | 0300-6445 | Cần xác nhận phiên bản thiết bị. |
| PowerCommand 1.x / PCC 1302 | 0327-1521; 0300-6228 | Xác minh chức năng và mã cụm trước khi đặt. |
| HMI 114 | 0300-6366-02; 0300-6366-01 | Mã tham khảo; xác nhận loại HMI và phiên bản hệ thống. |
| PowerCommand 2.2 / 2.3, PCC 2300 | 0327-1511; 0327-1511-02; 0300-6004 | Xác nhận mã cụm bo và cấu hình PCC. |
| HMI 220 | 0300-6314-01; E327194; 300-66090 | Đối chiếu tem và mã cụm trước khi đặt. |
| PowerCommand 3.3, PCC 3300 | 0327-1601-01; 0300-6005 | Xác nhận mã bo và phiên bản điều khiển. |

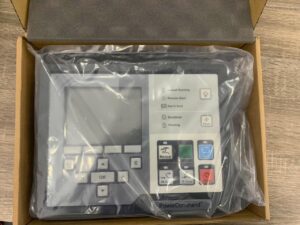

| HMI 320 | 0300-6315-02; 0300-6315-01 | HMI 320 được liệt kê trong tài liệu Cummins về hệ PCC 3300. |
| Màn hình từ xa HMI 211 | 0300-6014 | Xác nhận loại bảng từ xa và phương thức kết nối. |
| HMI 113 | 0300-5929-01 | Mã tham khảo; kiểm tra cấu hình trước khi đặt. |
Cách kiểm tra trước khi đặt mua Bộ điều khiển và màn hình HMI Cummins
Trước khi yêu cầu báo giá hoặc đặt phụ tùng điều khiển, nên chuẩn bị:
- Model và số sê-ri tổ máy phát điện.
- Model bộ điều khiển, chẳng hạn PS0600, PCC 1302, PCC 2300 hoặc PCC 3300.
- Mã phụ tùng trên bo mạch, màn hình hoặc nhãn cụm thiết bị.
- Ảnh rõ mặt trước HMI và tem/mã trên thiết bị.
- Mô tả lỗi hoặc triệu chứng cần khắc phục.
- Thông tin về những lần thay thế, nâng cấp hoặc sửa chữa hệ thống điều khiển trước đó.
- Lưu ý khi thay Bộ điều khiển và màn hình HMI Cummins
Thay bo điều khiển có thể cần cấu hình hoặc hiệu chỉnh để phù hợp với tổ máy. Không nên mặc định rằng các bo có cùng hình thức hoặc cùng dòng PowerCommand® có thể lắp thay trực tiếp. Cần xác nhận đúng mã, cấu hình và yêu cầu cài đặt với đơn vị dịch vụ có chuyên môn.
Hải Âu Tek hỗ trợ tra cứu mã phụ tùng Bộ điều khiển và màn hình HMI Cummins theo model, số sê-ri tổ máy và hình ảnh mã trên thiết bị. Gửi mã phụ tùng hoặc thông tin máy để được hỗ trợ đối chiếu và báo giá.
Gửi mã phụ tùng hoặc thông tin thiết bị cho Hải Âu Tek để được kiểm tra tồn kho, tư vấn và báo giá nhanh.
